内部構造を"非破壊"で
"高精細"に可視化
現在、1サンプル目の撮影を無料でお試しいただけるキャンペーンを実施中です。
製品サンプルをお送りいただくだけで、高性能CT撮影を体験できます。

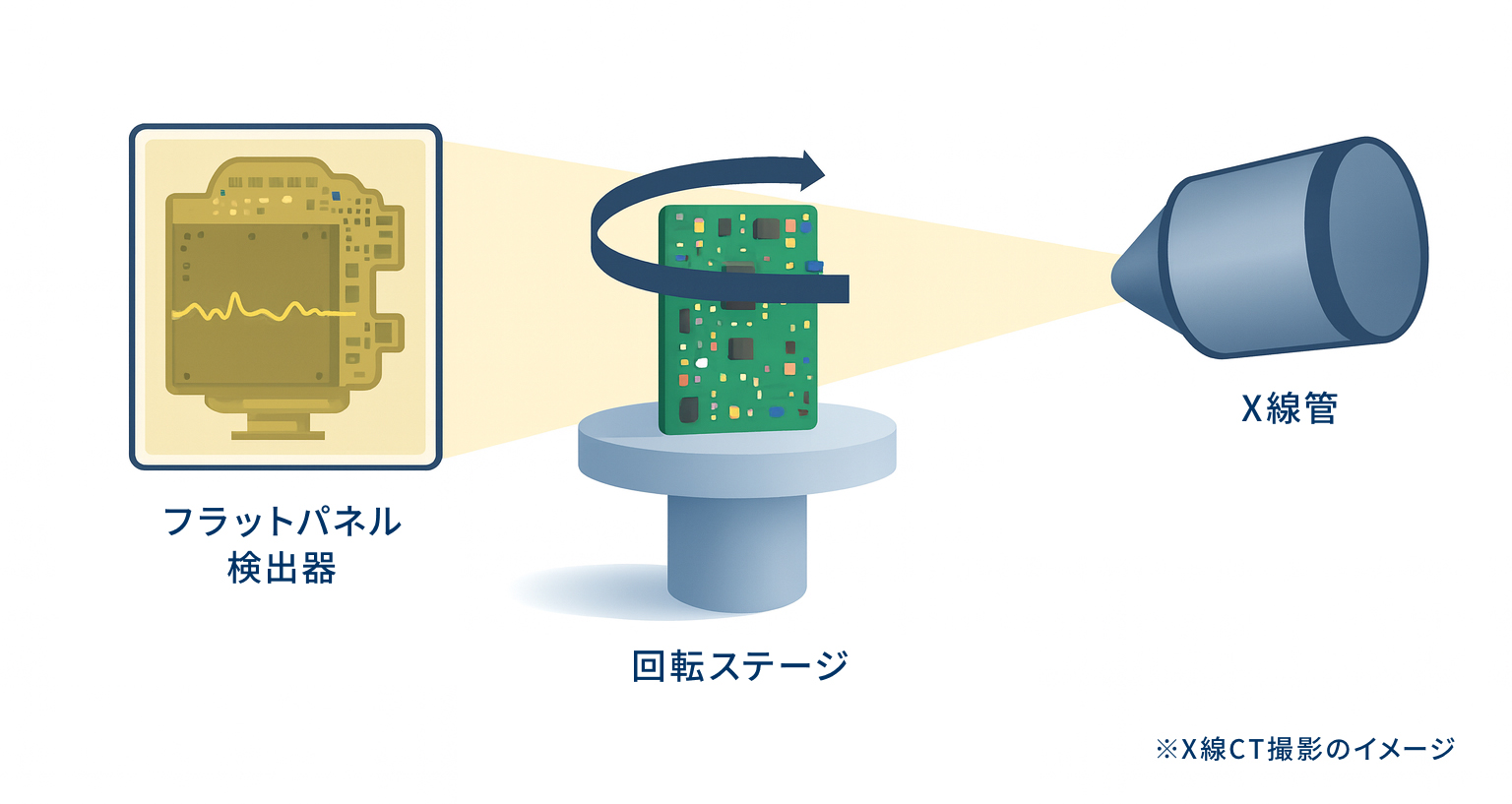

X線を照射させながら製品を360度回転させて画像を取得し、そのデータを3次元に再構成いたします。
再構成された3次元データに基づき、検査時に切断等が必要な製品に対して、
内部形状や任意の断面を可視化し、検査・観察する事が可能です。
CTスキャンデータを利用して製品の品質を管理し、不良品の原因を特定する事が可能です。
これにより、製品の品質向上と生産効率改善が図れます。

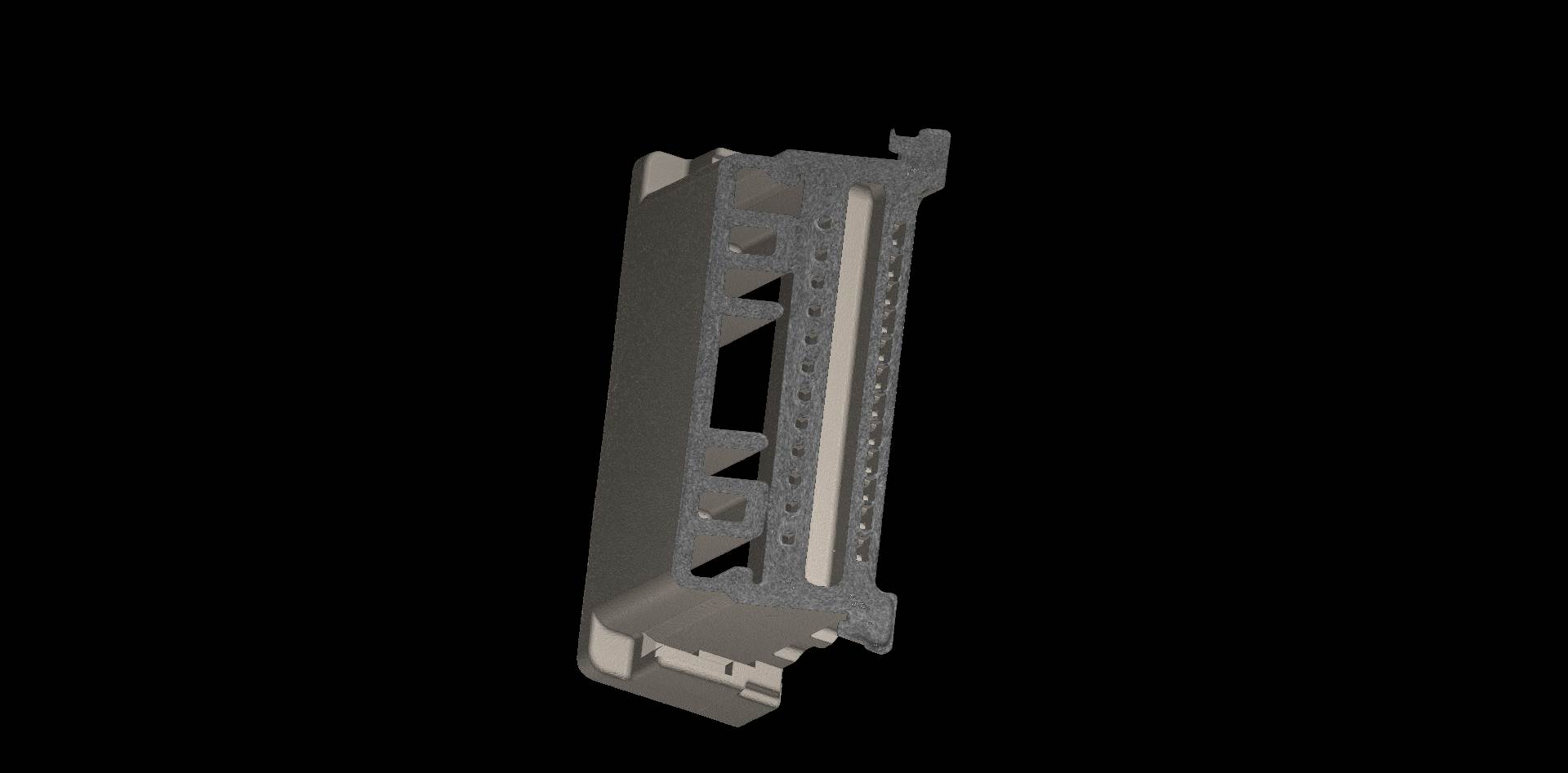

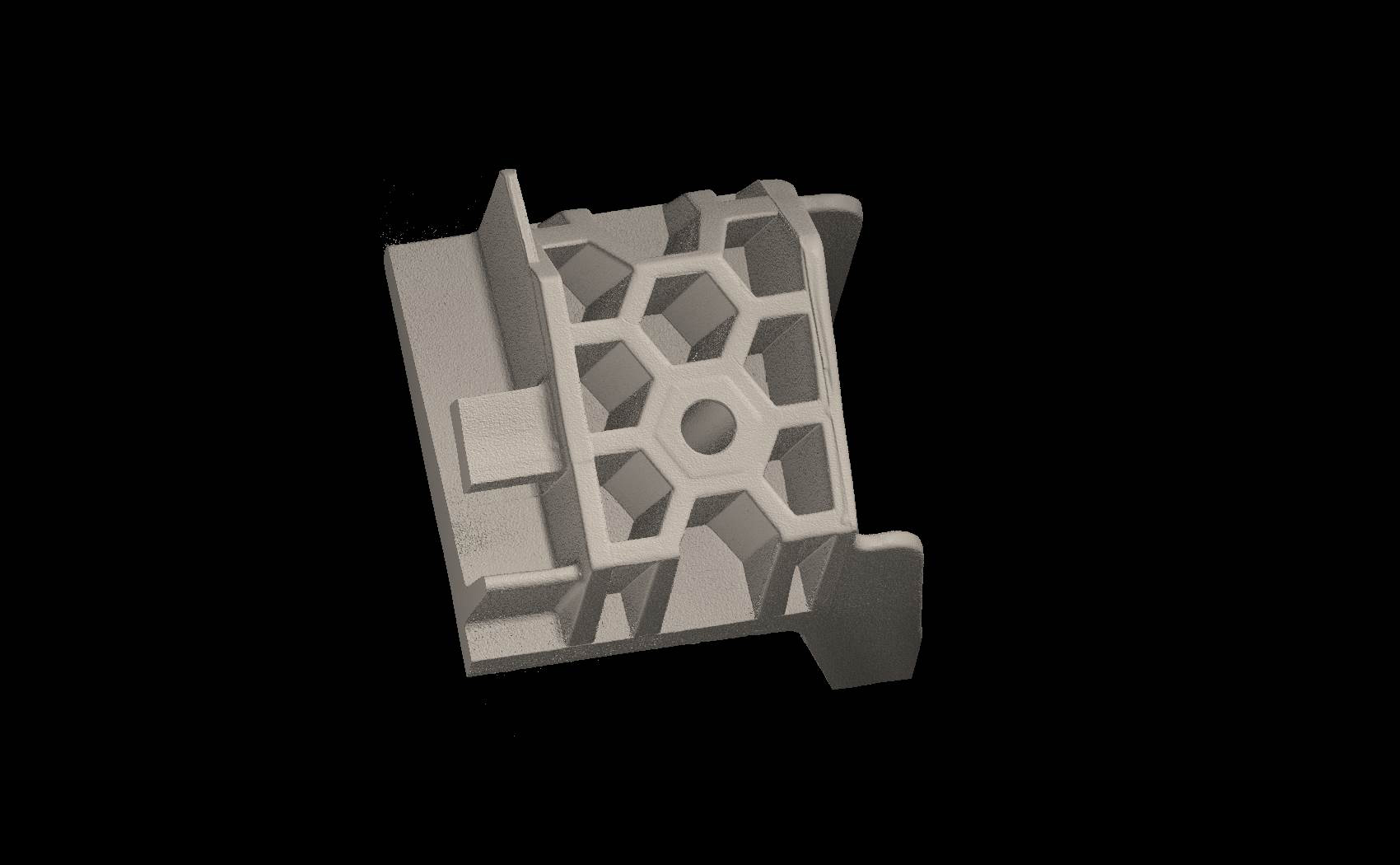

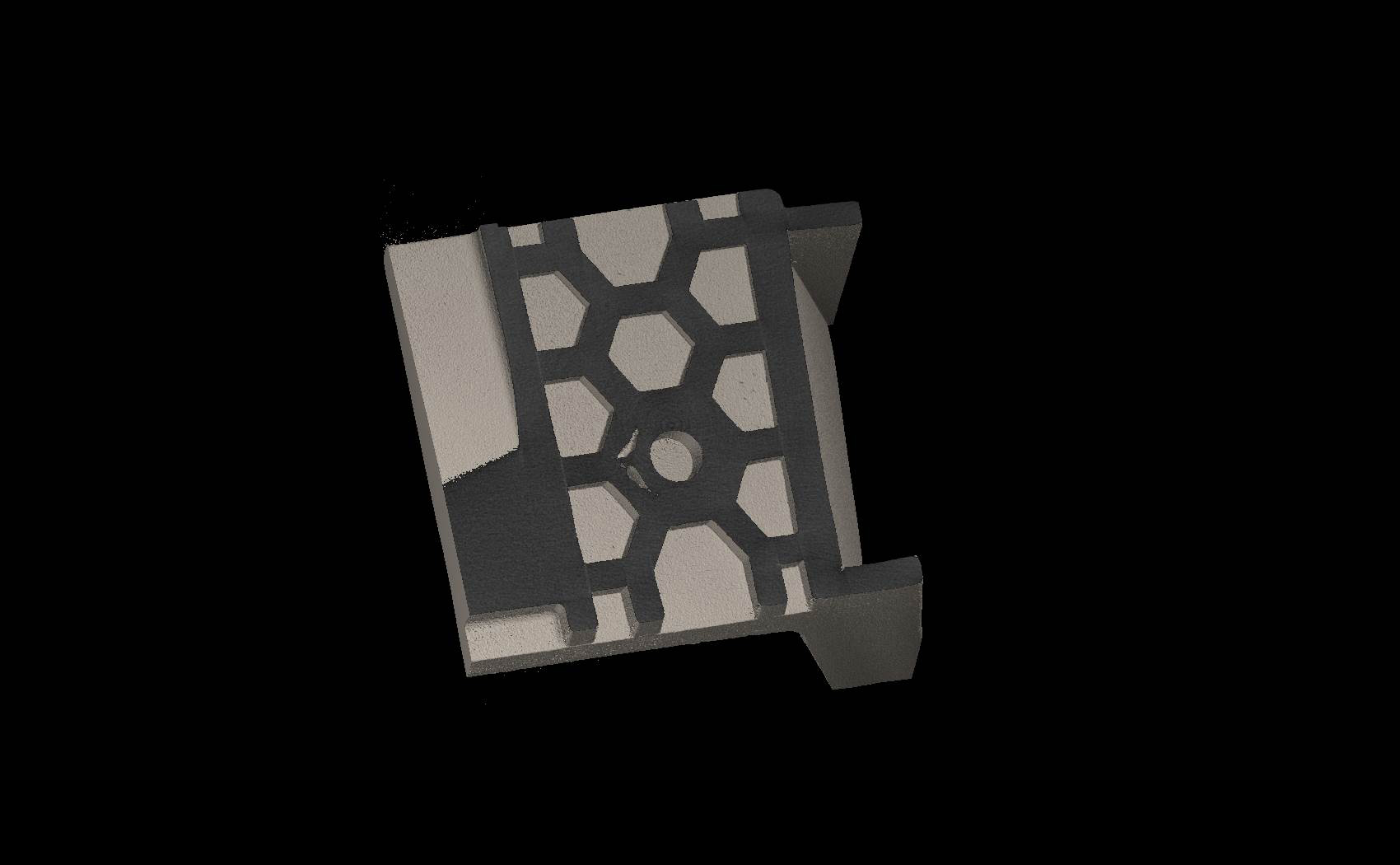

成型品の内部欠陥や空洞、充填状態を非破壊で可視化。金型設計の最適化や不良解析に活用できます。

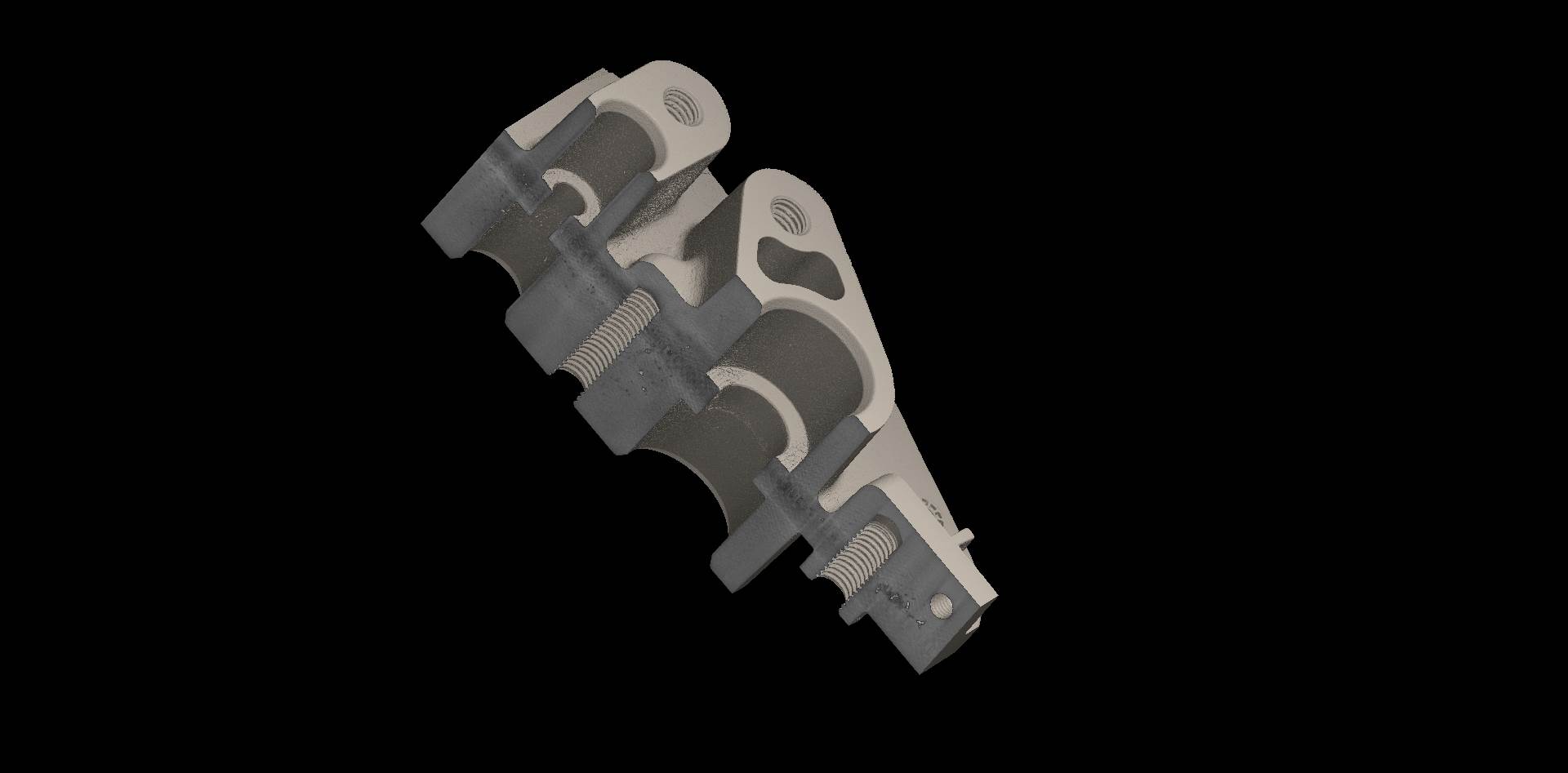

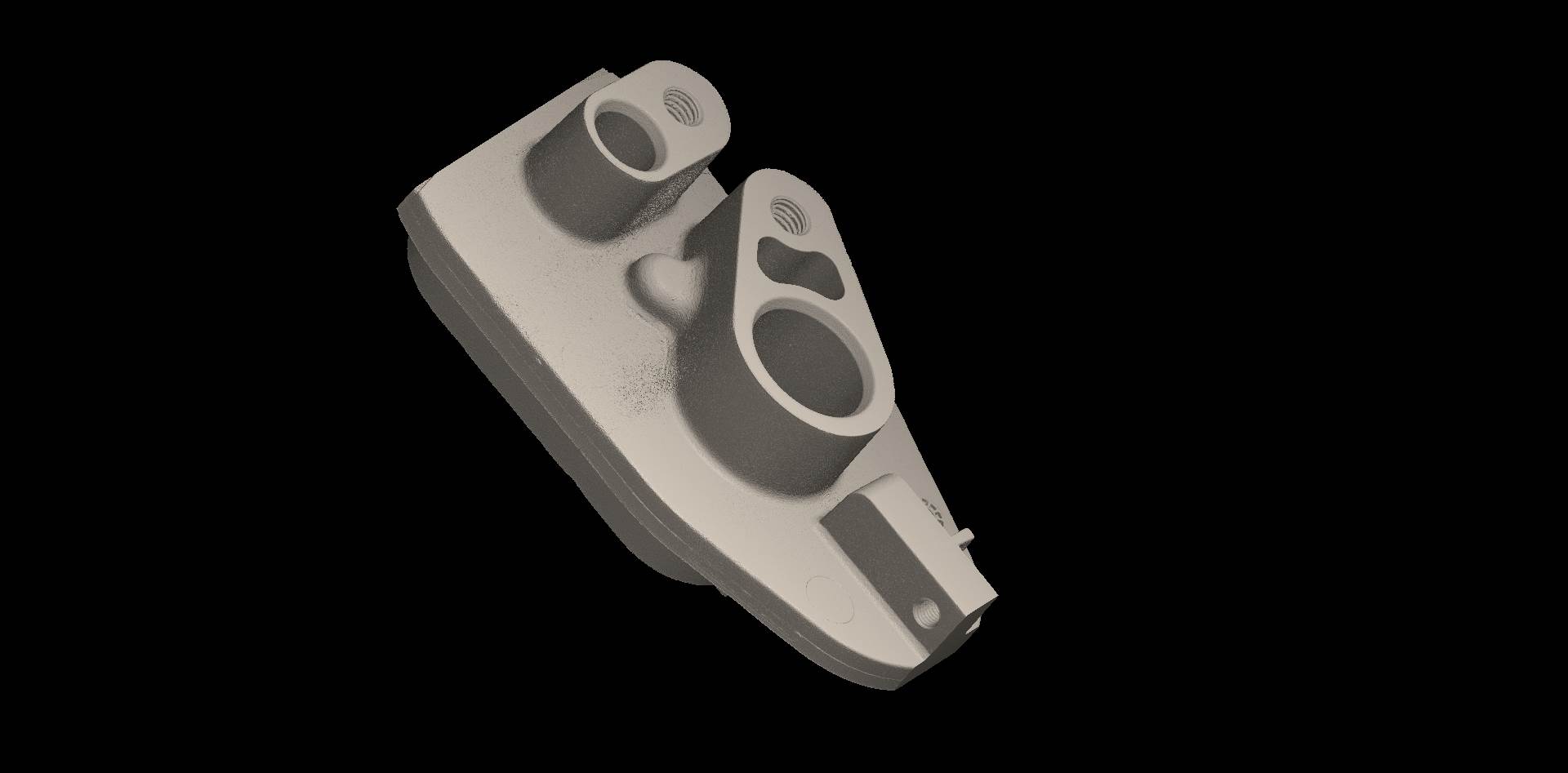

鋳造品の巣や割れ、接合部の状態を3Dで可視化。品質管理や工程改善のための精密な検査が可能です。

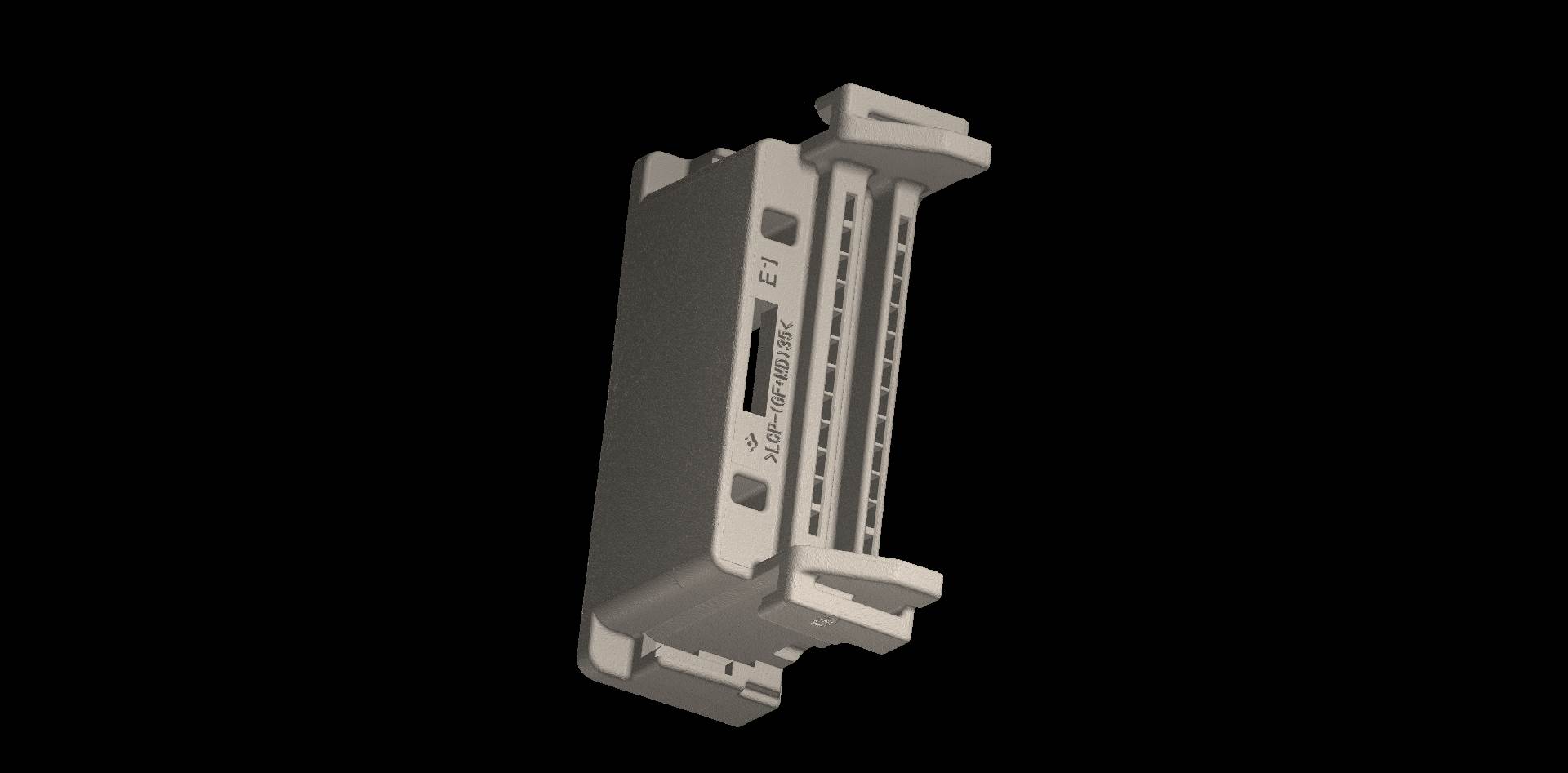

複雑な形状の部品も内部構造まで正確に測定。寸法検査や組立状態の確認が可能です。

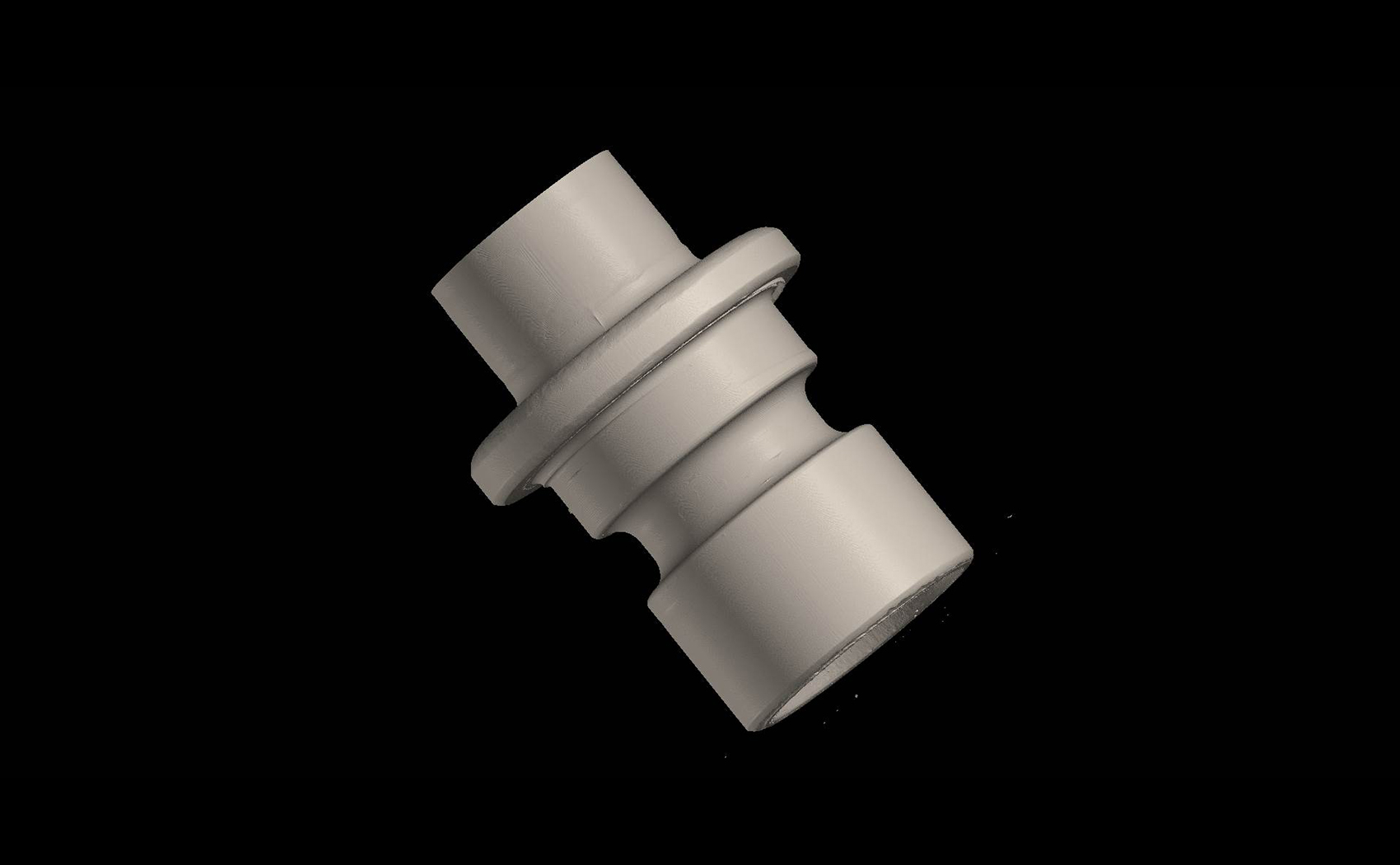

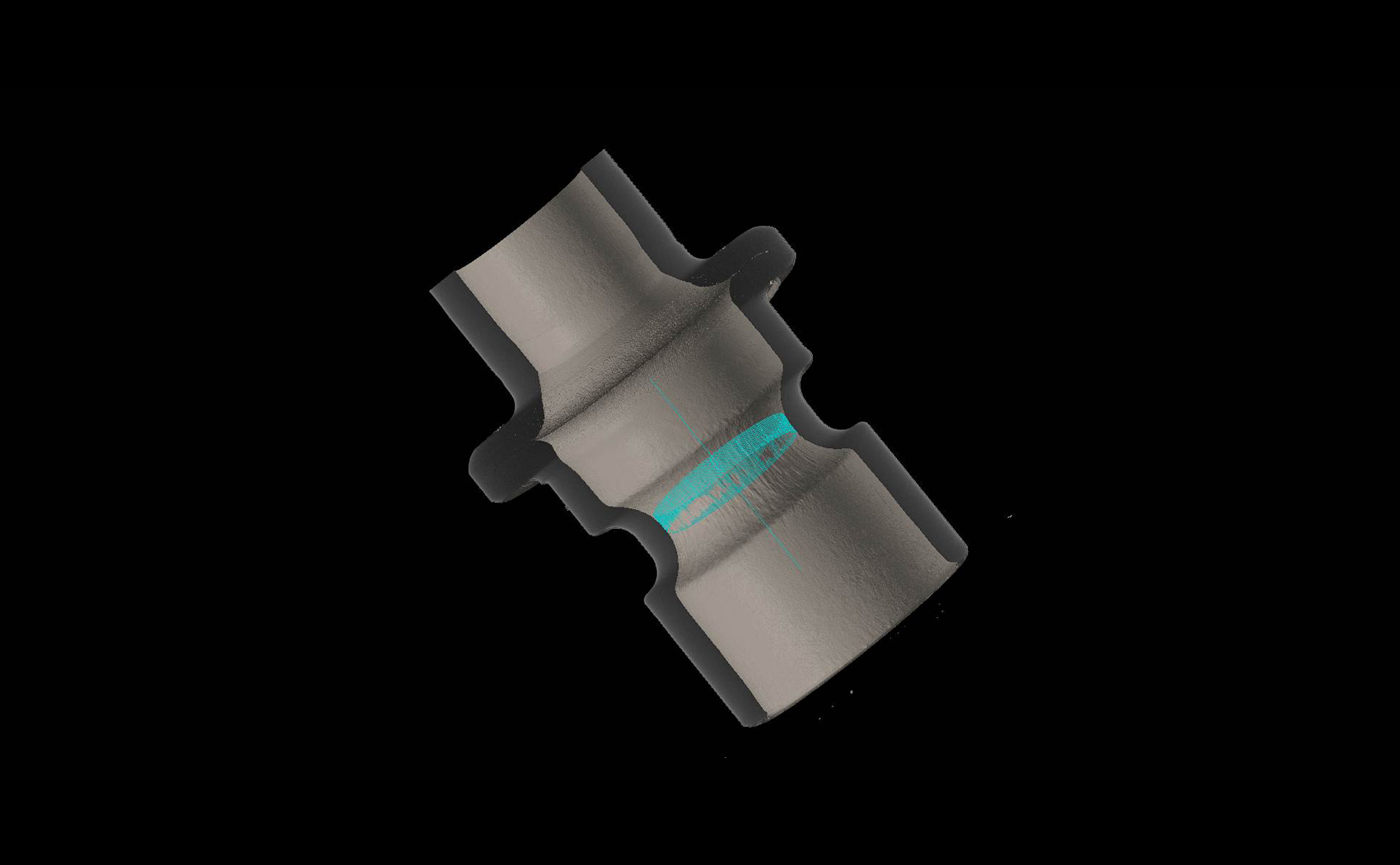

切断して検査する加工個所を非破壊で可視化、更には円柱や球をフィッティングさせ、直径の測定も行えます。

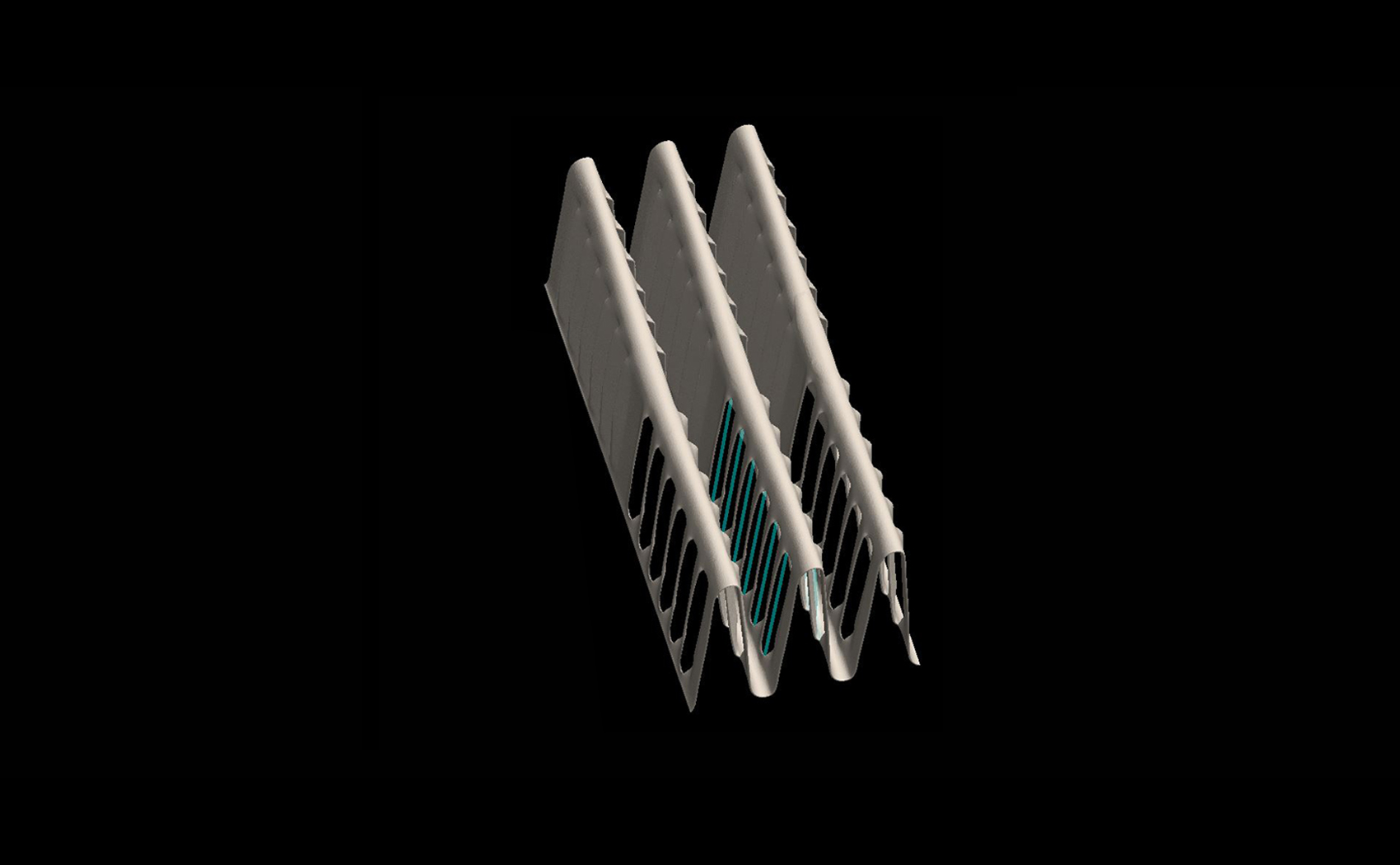

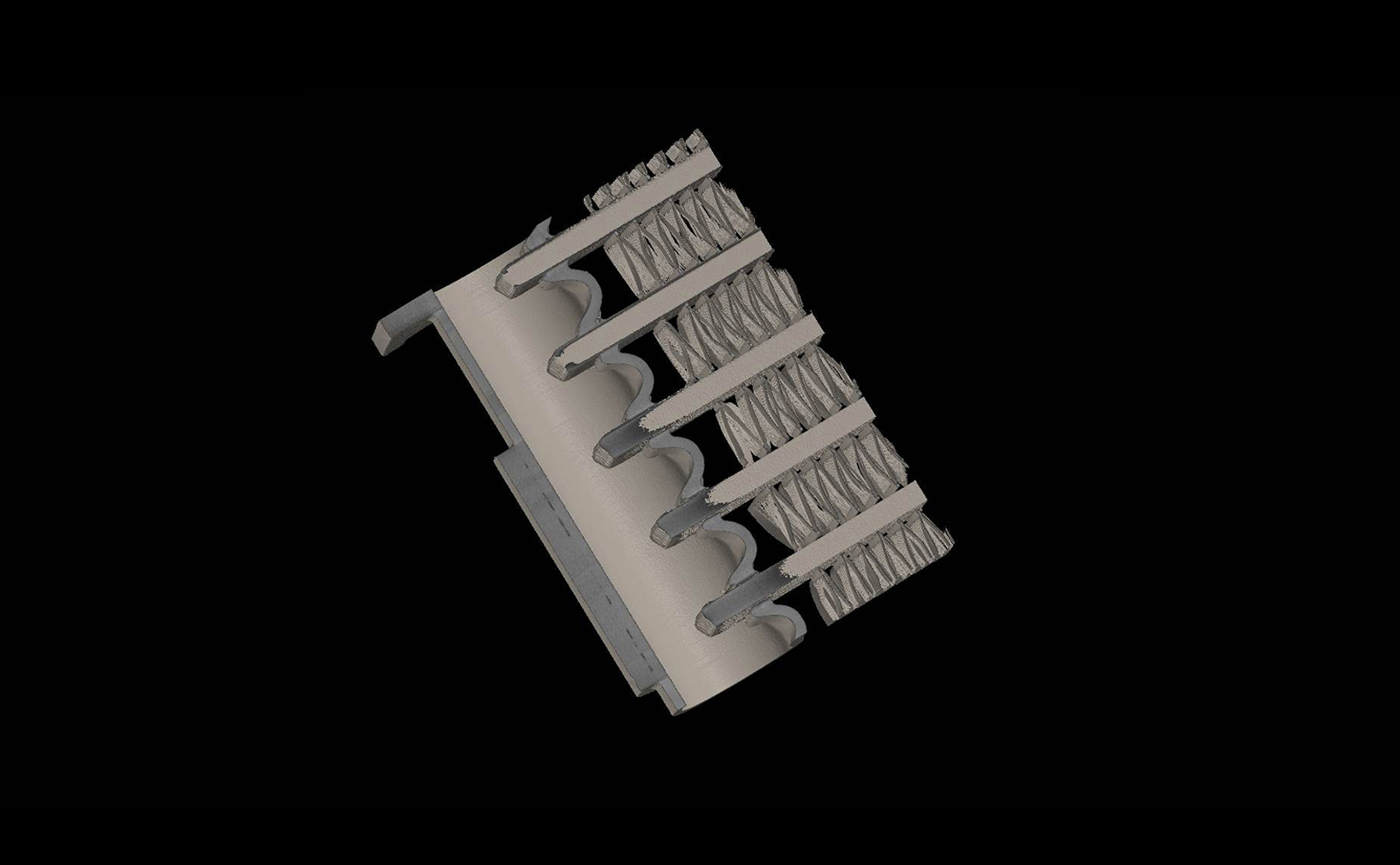

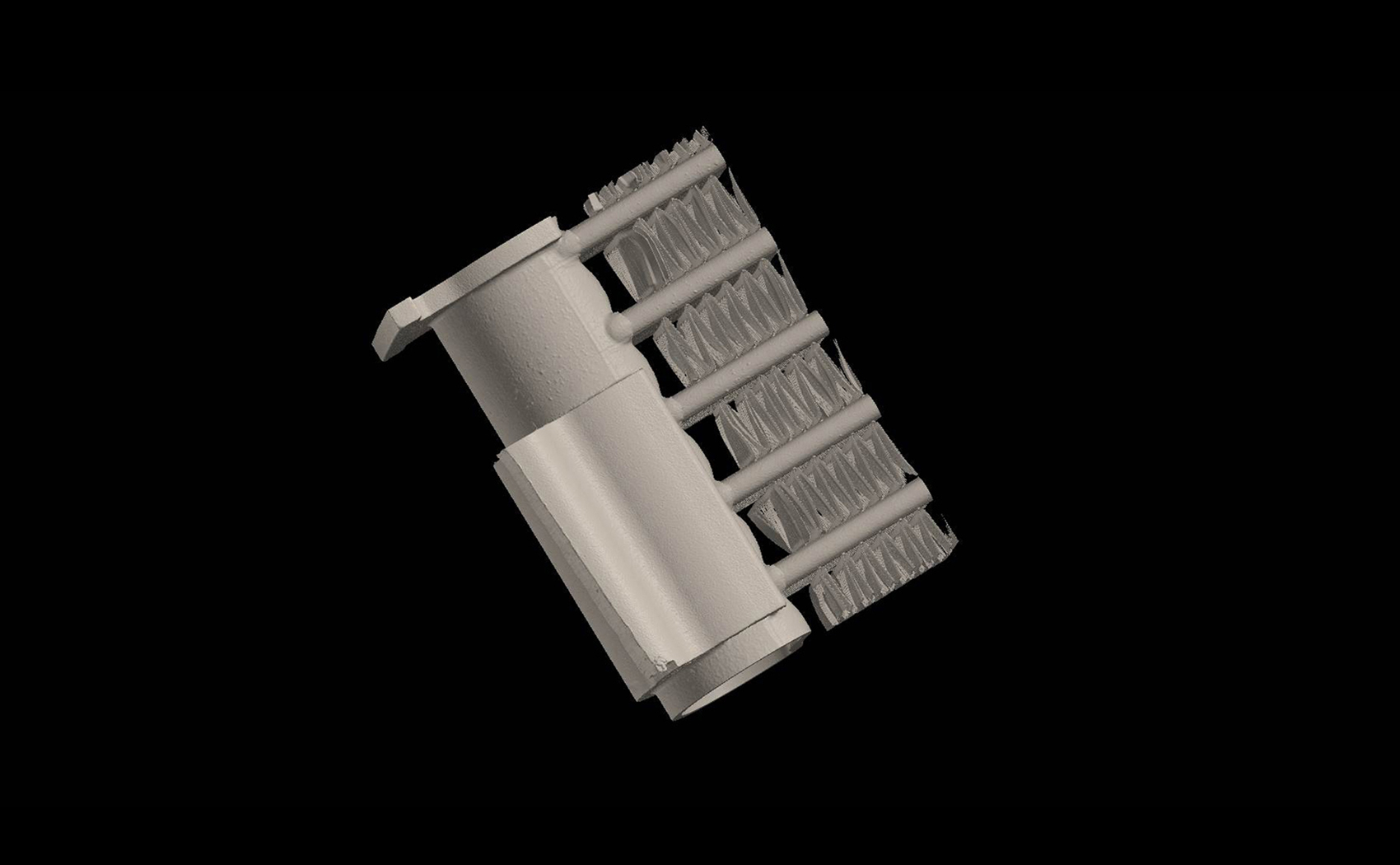

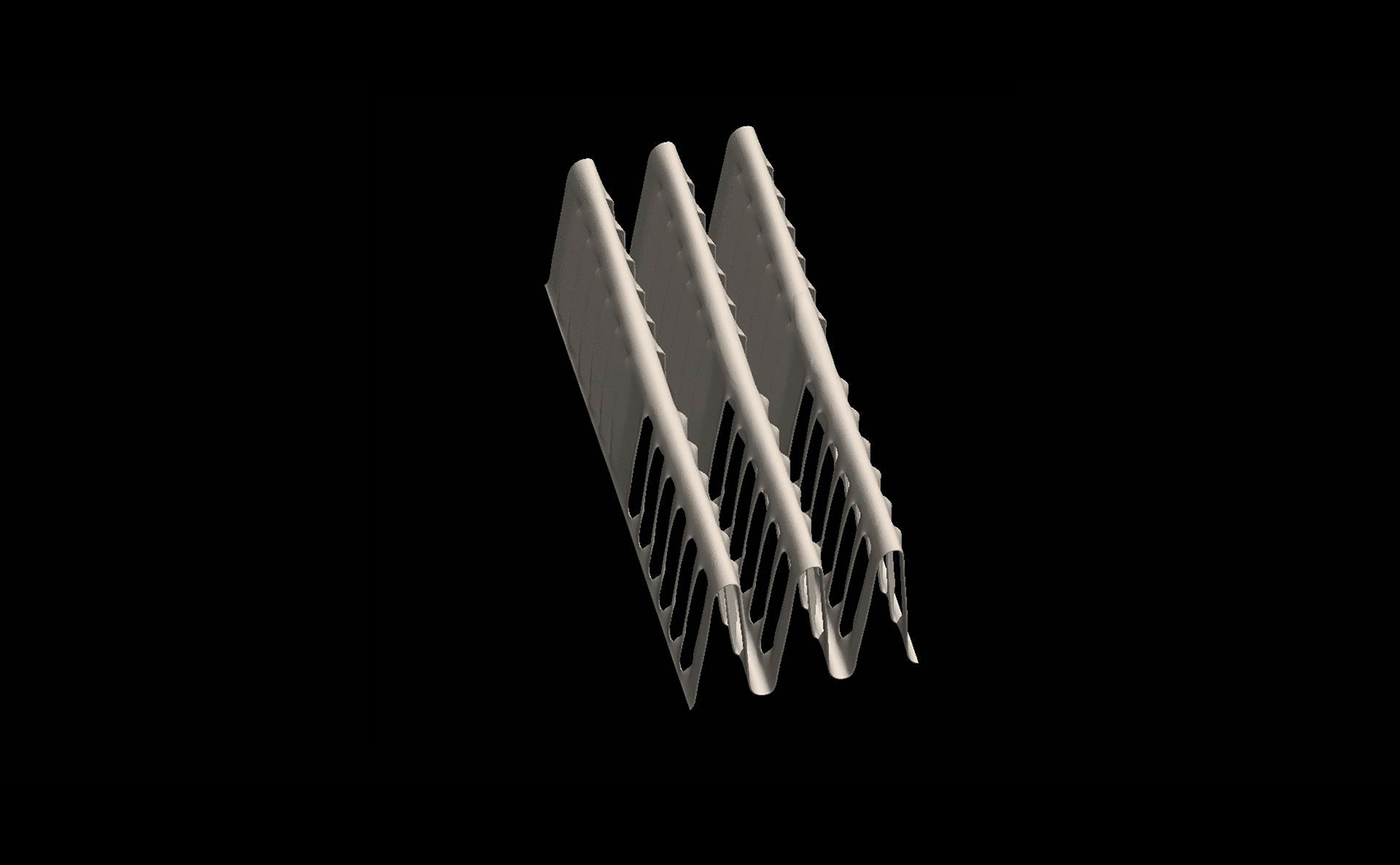

熱交換器に使用されるコルゲートフィンを成形された状態で撮影し、フィン高さ、ルーバー切れ長さと角度の自動計測が行えます。扁平チューブはBチューブ中央隙間の計測、両端Rの設計値と実際の寸法の比較を自動で行えます。測定個所においては切断や樹脂埋め、研磨などの作業を削減する事で作業者によるバラつきを解消いたします。
ロウ付け個所の確認や不良の発見など、リークテスト後の深堀り検査に活用できます。検査個所は樹脂埋めや研磨による変形なく検査可能なため、より正確にロウ付け不良の分析に活用できます。
X線を照射させた状態で内部構造を可視化し、3D撮影と比較して短時間での非破壊検査も可能です。

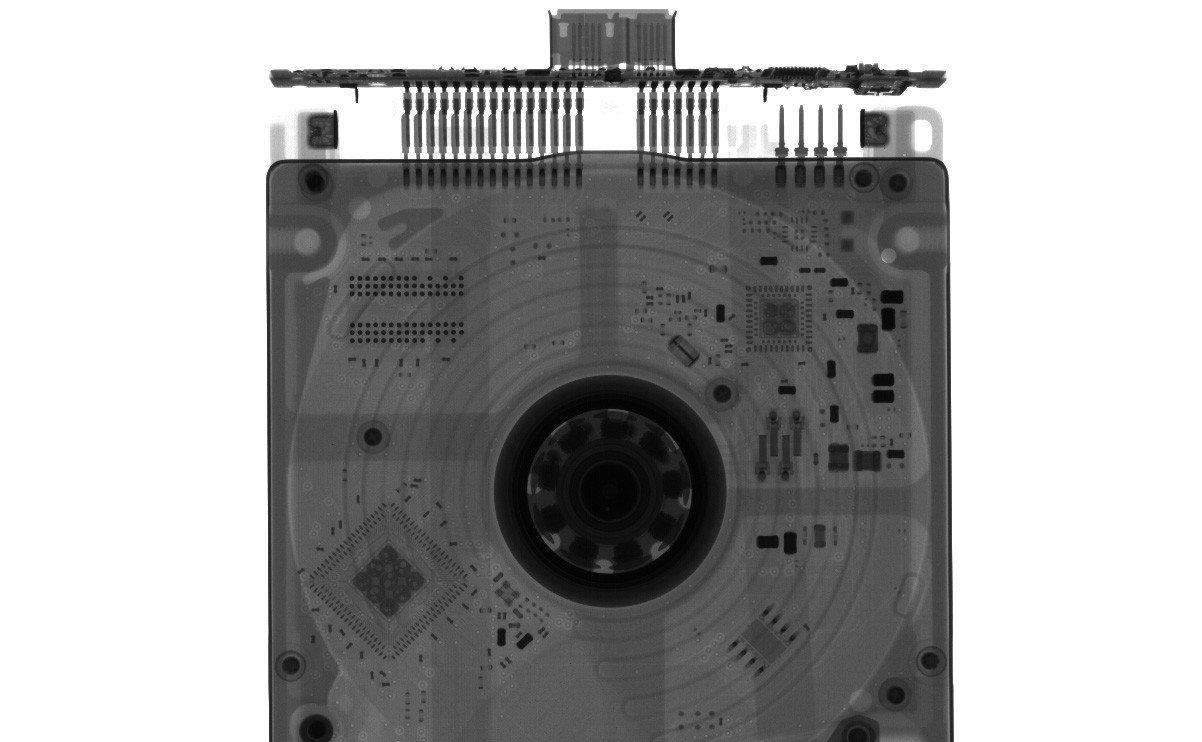

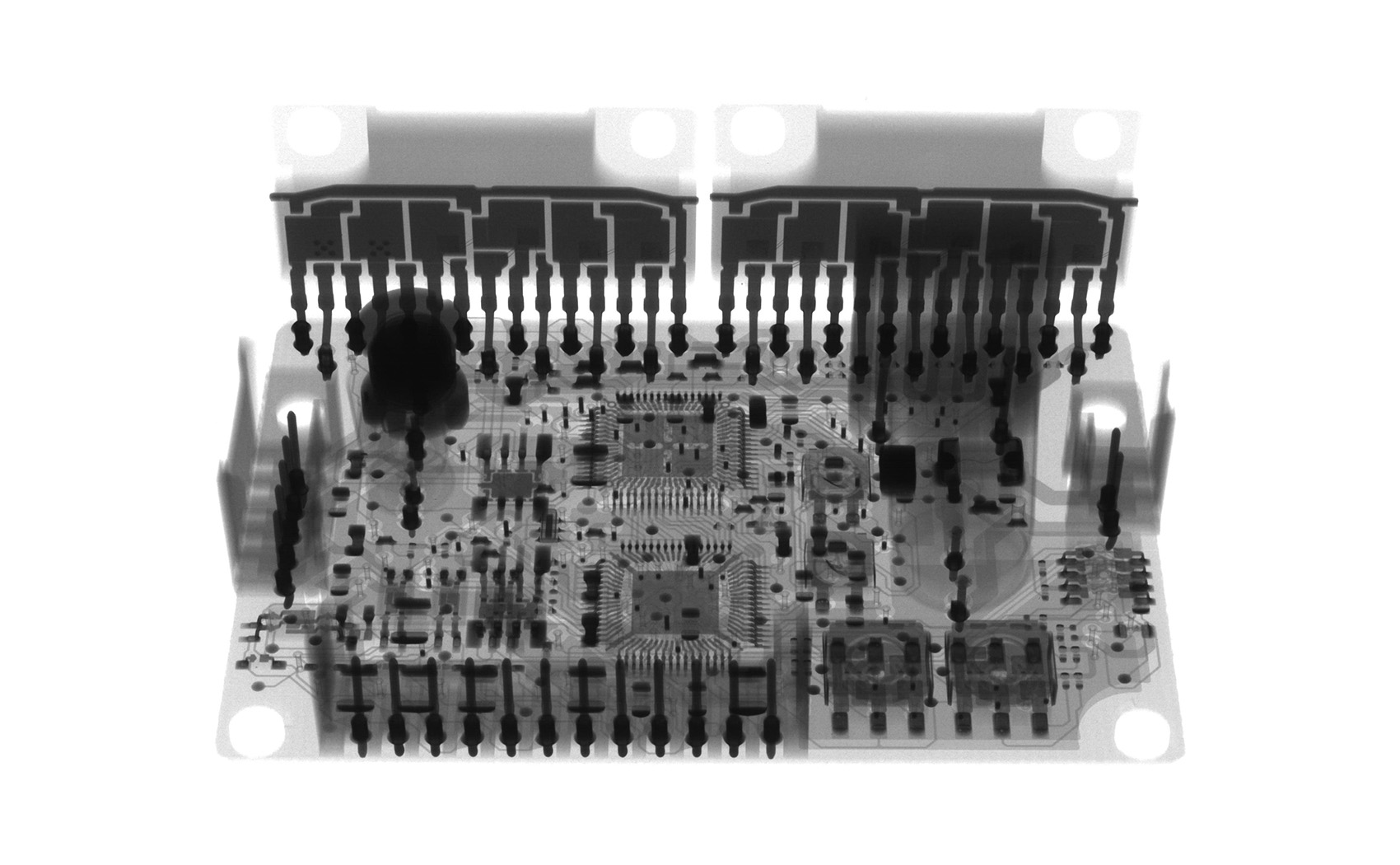

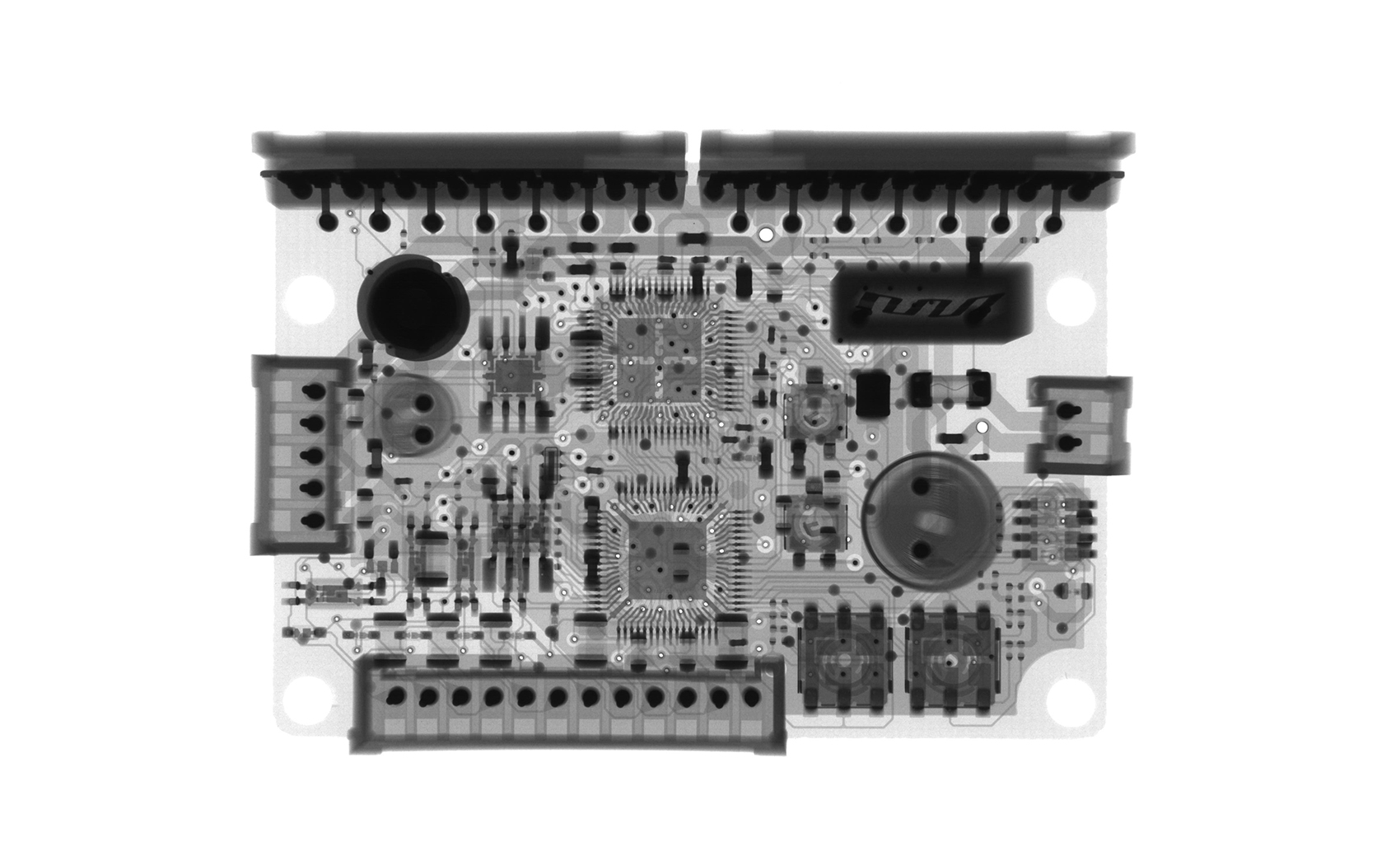

任意の位置にて透視した2D画像の保存も行えます。

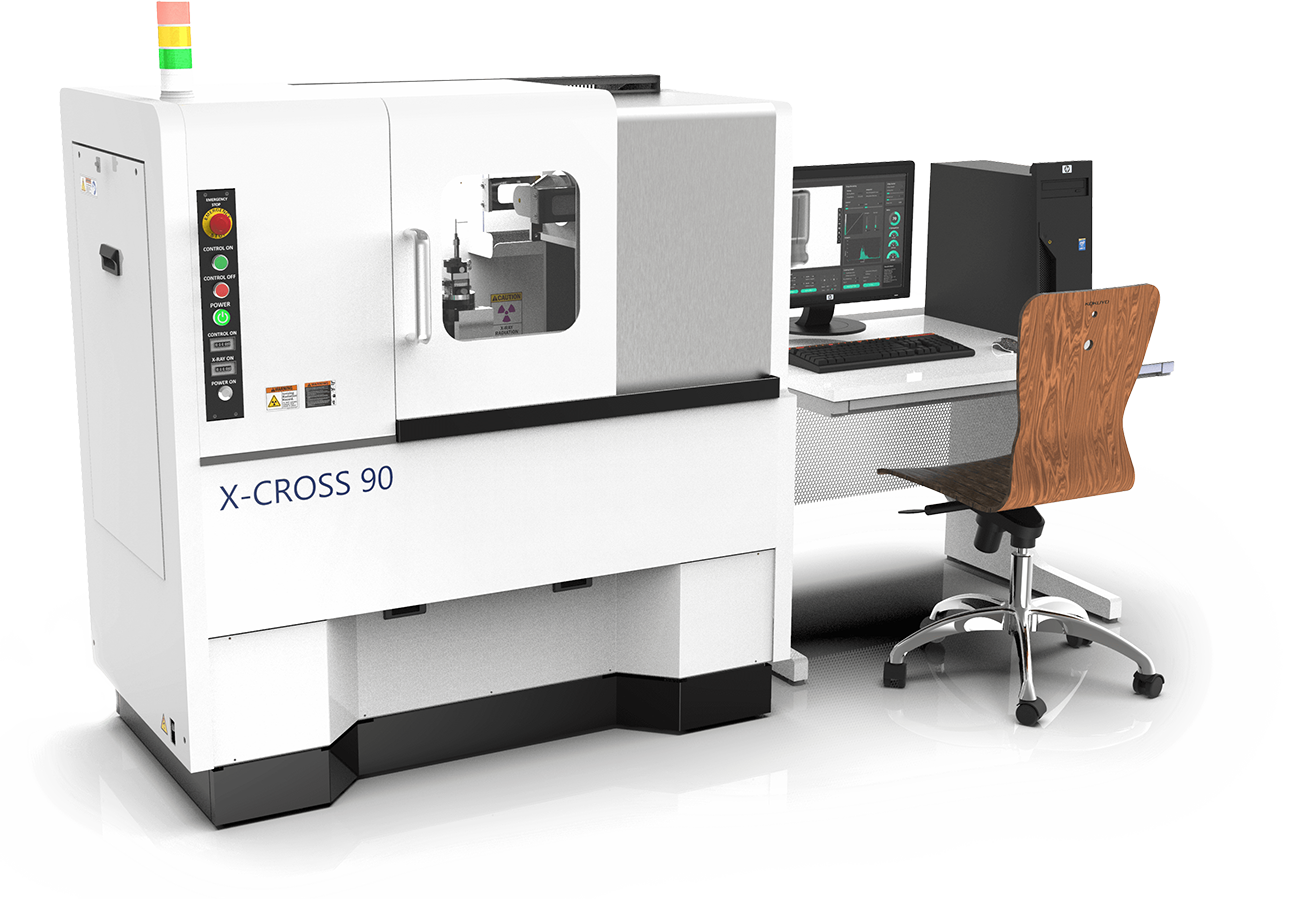

| 項目 | X-CROSS 90 |
|---|---|
| X線管 | |
| - 管電圧 | 20kV - 90kV |
| - 管電流 | 10µA - 200µA |
| - 最大出力 | 8W |
| フラットパネル検出器 | |
| - 総画素数 | 2940 × 2304 |
| - 有効撮影範囲 | 146mm × 114mm |
| 最大サンプルサイズ （装置にセットできるサイズ） |
Φ180mm × H150mm |
| 最大サンプル重量 （装置にセットできる重量） |
2kg |
| 撮影条件 | |
| 撮影時分解能と 撮影範囲の目安 |
10µm: 縦30mm×横20mm ~ 30µm: 縦90mm×横70mm |
本装置、並びに仕様をカスタマイズした装置の製造・販売も可能です。受託検査サービスと合わせてお気軽にご相談下さい。
装置にセットできるサイズはφ180mm×H150ｍｍとなります。それ以上の場合は切断してご提供お願いいたします。
実際の撮影サイズは分解能によって異なります。形状にもよりますが、アルミであれば30mm、樹脂であれば60mmまでX線の透過が可能です。
SUS、鉄、銅の素材に関しましては別途ご相談とさせていただきます。
寸法計測は対応可能です。ただし、測定値はあくまで参考値としてご提供しており、精度保証は行っておりませんので、予めご了承ください。
立ち合いでの観察に対応しております。当日のサンプル持ち込みや撮影条件のご指定も承りますので、お気軽にご相談ください。
初回無料キャンペーンは、1社様につき1サンプル・1スキャンまでご利用いただけます。詳細につきましては、お問い合わせください。
製品のサイズ、素材、検査対象となる欠陥や項目など、製品詳細についての情報をご提供ください。事前に詳細をお伺いすることで、より精度の高い検査をご提供いたします。
まずはお気軽にお問い合わせください。お電話またはメールにてご相談を承ります。
検査対象サンプルと詳細を確認させていただいた後、実施させていただく場合は費用のお見積りを提示いたします。
※初回は無料でご提供しております。
検査したい製品サンプルを弊社までお送りください。送料はお客様負担となります。
ご発注後、CT撮影を実施いたします。撮影時間はサンプルにより異なりますが、10分～2時間程度です。
ご要望に応じて撮影データを解析し、レポートを作成いたします。必要に応じて追加解析も対応いたします。
3Dデータ、断面画像、解析レポートをお届けいたします。サンプルも返送いたします。
